Проектирование и строительство ледовых катков

Проектирование катков

Грамотный проект помогает построить функциональный ледовый каток, избежать непредвиденных расходов, проблем в будущем. Все начинается с глубокого понимания задач заказчика.

Ледовый каток — это сложный организм. Его конструкция, инфраструктура зависят от главной цели. Будет ли это спортивная арена для хоккея, изящная площадка для фигурного катания или же каток для массового отдыха. Мы находим индивидуальные решения для каждого объекта.

• Ледовая плита. В основе многослойной конструкции лежит теплоизоляция, которая предотвращает утечки холодной энергии. На нее аккуратно укладываем трубную сеть. Шаг укладки, материал, схема — все это влияет на качество будущего льда. Сверху заливаем бетонную стяжку.
• Осушение и вентиляция. Без них воздух над льдом быстро превратится в густой туман. Подбираем климатическое оборудование для поддержания оптимальной влажности. Это гарантирует комфортные условия для посетителей, защищает металлоконструкции здания от коррозии.
• Холодильные установки. Просчитываем каждую деталь. Тепло, которое вырабатывает оборудование, не выбрасывается просто так. Его можно использовать в цикле обогрева помещений или подготовки горячей воды.

Создание льда

• Трубная сеть. Подходит для стационарных катков. Трубопроводы монтируются в плиту. По ним циркулирует хладагент, который охлаждает поле.
• Криогенная технология на жидком азоте. Хороша для мобильных и временных катков. Вы можете быстро запустить каток в ТЦ или на празднике. Азот нужно постоянно подвозить и хранить в герметичных емкостях.
• Модули легко собираются, разбираются. Такой каток можно установить на даче или во дворе дома. Мы предлагаем разные варианты размеров и комплектаций. Модульные катки работают от электричества, не нуждаются в сложном ТО.

Выбор оборудования для строительства

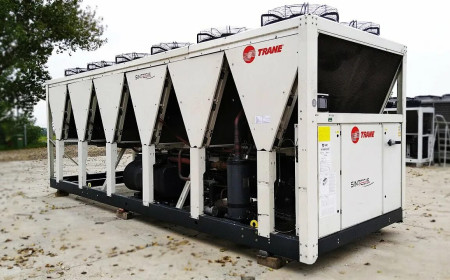

Сердце ледовой арены — это чиллер и насосы. Чиллер генерирует холод, а насосы перекачивают хладагент по трубопроводам. Слабый чиллер не справится с этой задачей летом. Слишком мощный будет потреблять лишнюю электроэнергию. При подборе необходимо учитывать климатические особенности региона.

Тепловая изоляция под ледовым полем повышает энергоэффективность, снижает эксплуатационные затраты на 30-40%. Без нее холод будет уходить в грунт. Оборудование начнет работать постоянно, пытаясь компенсировать потери. Это резко увеличит расход электричества.

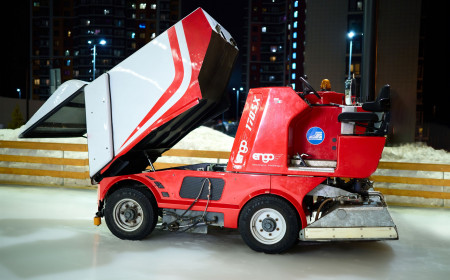

Ледоуборочная машина заливает лед. Система контроля t следит за состоянием льда автоматически. Осветительные мачты создают комфортные условия для вечерних занятий спортом.

Этапы строительства катка

Проводится анализ местности, производятся расчеты, согласования.

Устройство щебеночной подушки

Площадка для ледового катка выравнивается, застилается геотекстилем. Этот материал не дает растениям прорастать. Он также защищает конструкцию от эрозии.

Затем приходит очередь щебеночной подушки. Каждый слой щебня не более 15 сантиметров утрамбовывают спецтехникой. Таким образом создается прочная основа, способное выдержать нагрузку бетона и ледового поля.

Для стекания вод делают уклон 5-6 мм. для ровного стока воды. Без него на поверхности катка будут образовываться лужи. Это приведет к неровностям льда. Мы создаем уклон 5-6 миллиметров на каждый метр поверхности.

Внутри щебеночной подушки прокладывают трубопроводы дренажа. Они собирают и отводят влагу. Без них вода будет скапливаться под фундаментом и разрушать его.

Сверху заливают бетонную стяжку. Ее тщательно выравнивают по уровню. От ее ровности зависит качество ледового покрытия.

Особое внимание уделяют деформационным швам. Бетон расширяется и сжимается при изменении температуры. Эти швы компенсируют движение и не дают стяжке растрескаться.

Укладка теплоизоляции и труб

Сначала мы укладываем теплоизоляцию на подготовленную основу. Это может быть прочный экструдированный пенополистирол толщиной от 50 до 100 мм, которые не впитывает влагу. Качественная изоляция не дает холоду уходить в грунт, снижает давление на установку.

Затем монтируем специальные трубы, которые не подвержены коррозии. Их укладываем змейкой через определенное расстояние, тщательно закрепляем, чтобы они не сместились. Такая схема обеспечивает равномерное охлаждение.

После укладки проводим гидравлические испытания. Все соединения проверяются под высоким давлением. Выявляются возможные протечки.

Монтаж оборудования и пусконаладка

Охлаждающее оборудование устанавливается на подготовленное основание, строго горизонтально чтобы избежать вибрации и преждевременного износа. Наружные агрегаты соединяются с трубопроводами, которые заполняются хладагентом. заполняется хладагентом.

После заполнения проверяется герметичность всех соединений под рабочим давлением для выявления и устранения возможных протечек.

Пусконаладка включает настройку автоматики и тестовое включение. Тестируются все рабочие режимы. Это позволяет убедиться в правильности настроек.

Пробная заливка

Сначала выполняется пробная заливка льда толщиной 2-3 мм. чистой водой без примесей. Затем наносится еще несколько слоев. Общая толщина льда достигает 30-40 мм. Каждый новый слой заливается только после полного затвердевания предыдущего. Такой подход позволяет сделать ровную, гладкую поверхность для катания.

Тестовый запуск включает проверку всего оборудования. Важно убедиться, что температура льда остается стабильной при изменении внешних факторов.

Почему мы?

Занимаемся проектированием, строительством катков более 19 л. Мы строим стационарные ледовые арены для профессионального спорта, массового катания. Мы проектируем сложные сооружения с нуля, учитываем все детали.

Создаем мобильные катки. Выполняем монтаж открытых катков в парке, на площадях, частных территориях. Поставляем оборудование, проводим запуск. После окончания сезона выполняем демонтаж. Предлагаем аренду готовых катков. Привозим все оборудование, монтируем поле.

Строим катки для детских школ, любительских хоккейных команд, крупных спортивных центров.

Используем только надежное оборудование от проверенных производителей.Наши катки защищены от перепадов температуры, выдерживают высокую нагрузку.
